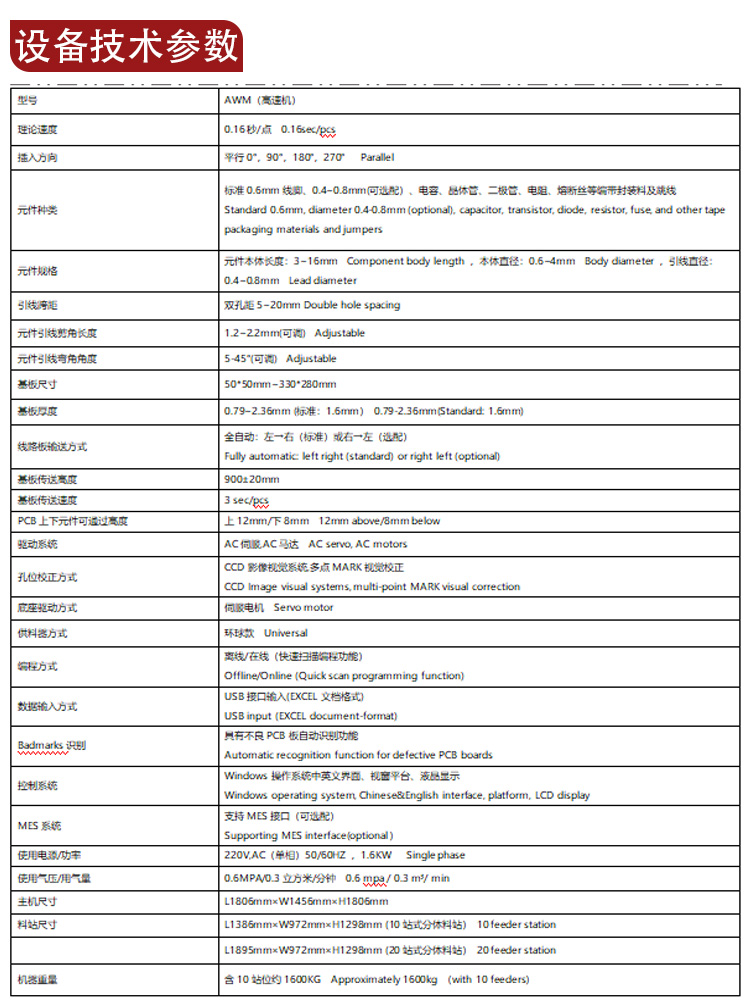

型號

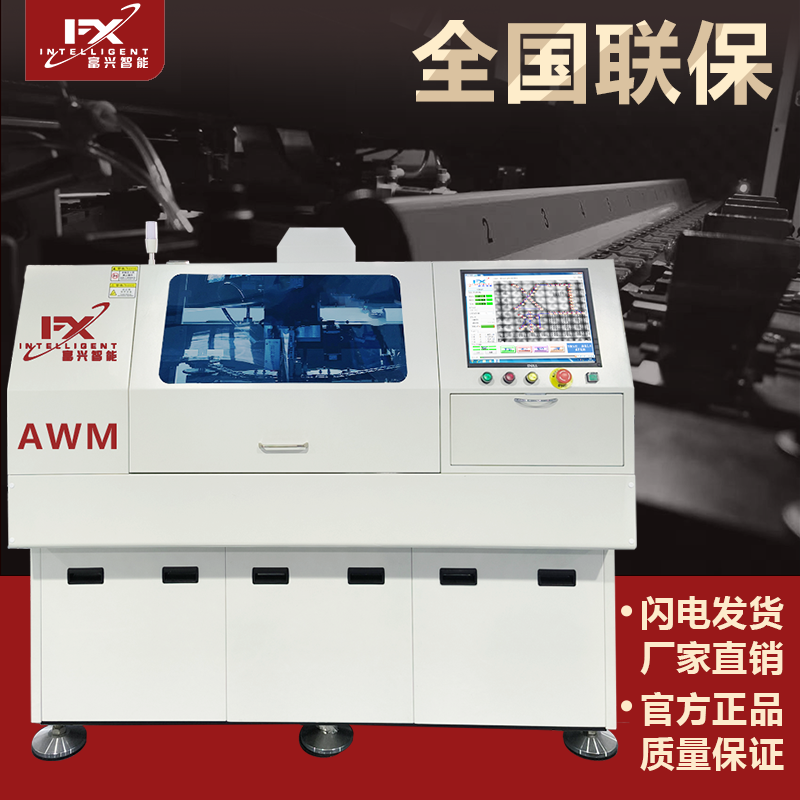

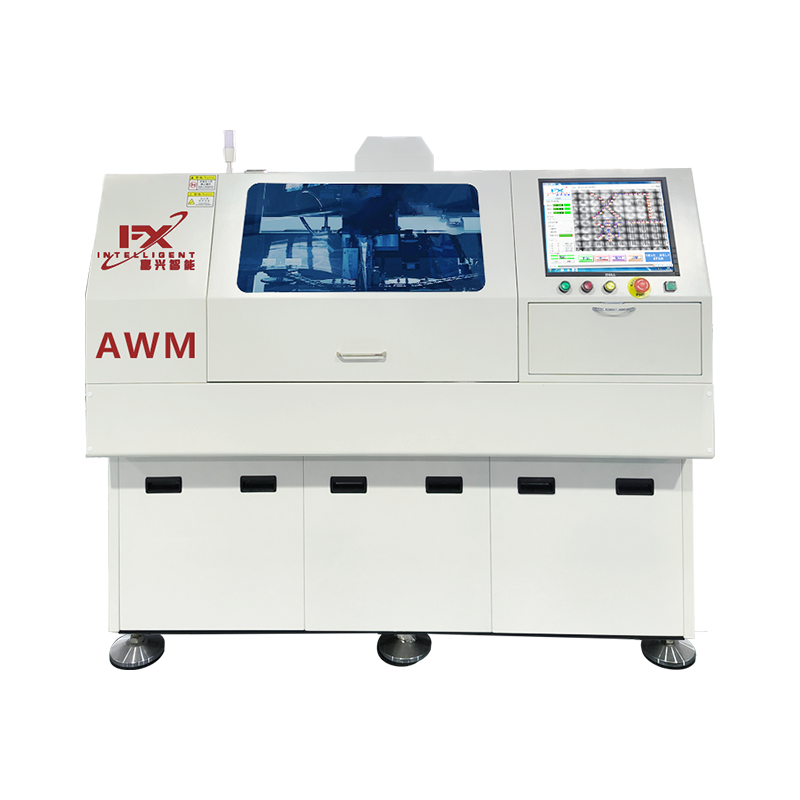

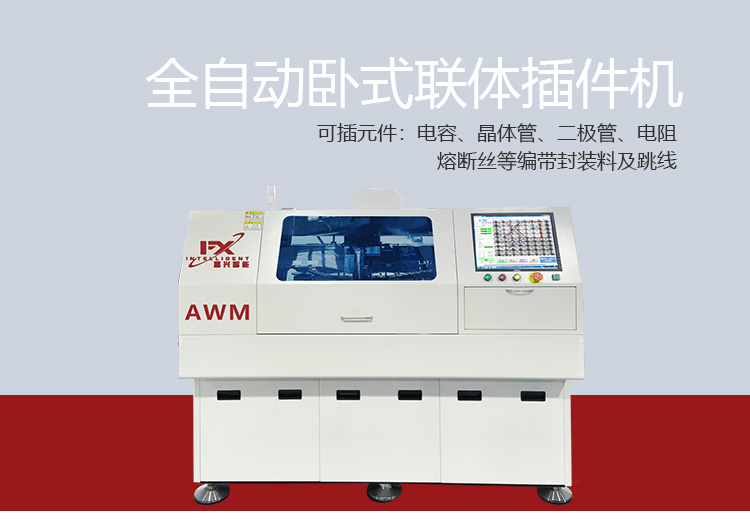

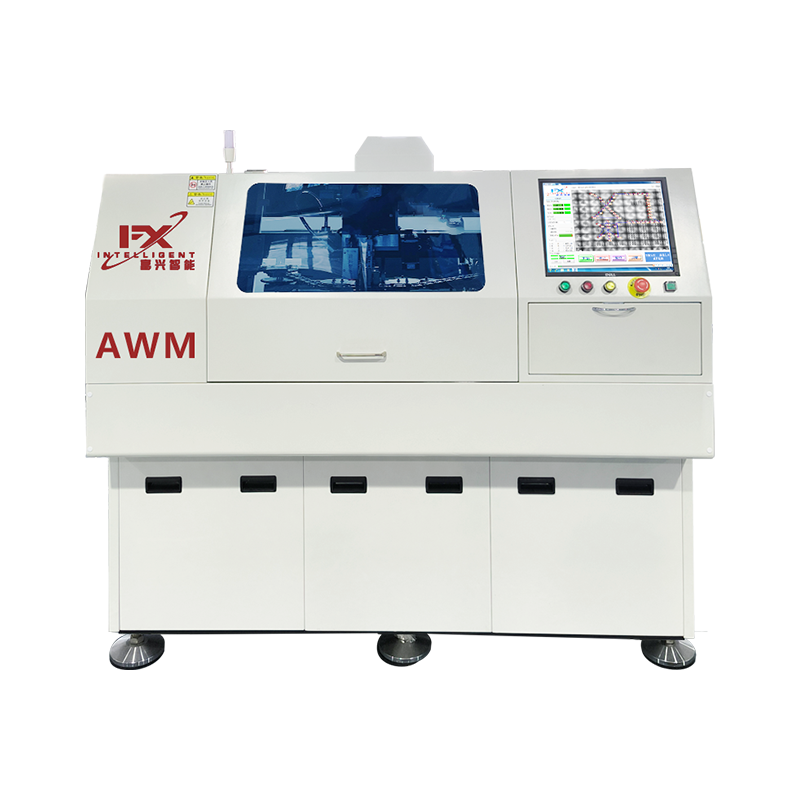

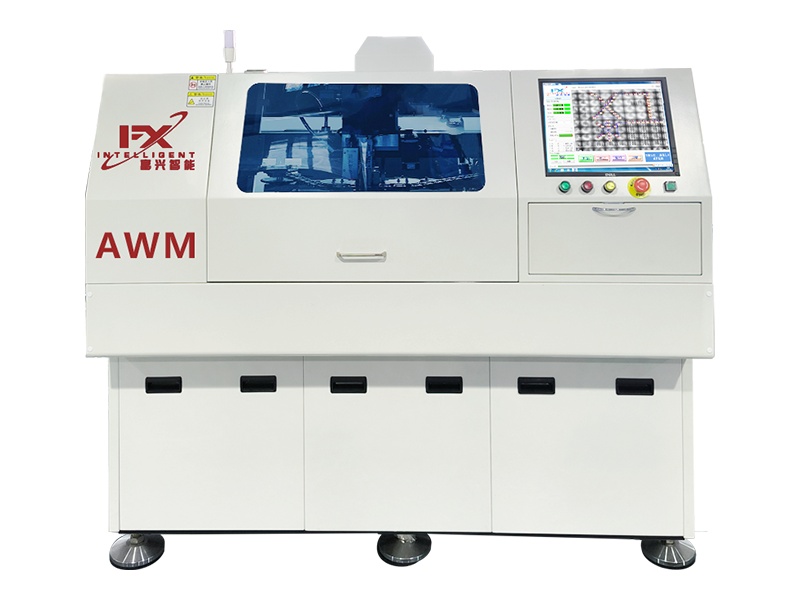

AWM（高速機）
理論速度
0.16秒/點 ?0.16sec/pcs
插入方向
平行0°，90°，180°，270° ??Parallel
元件種類
標準0.6mm線腳、0.4~0.8mm(可選配）、電容、晶體管、二極管、電阻、熔斷絲等編帶封裝料及跳線

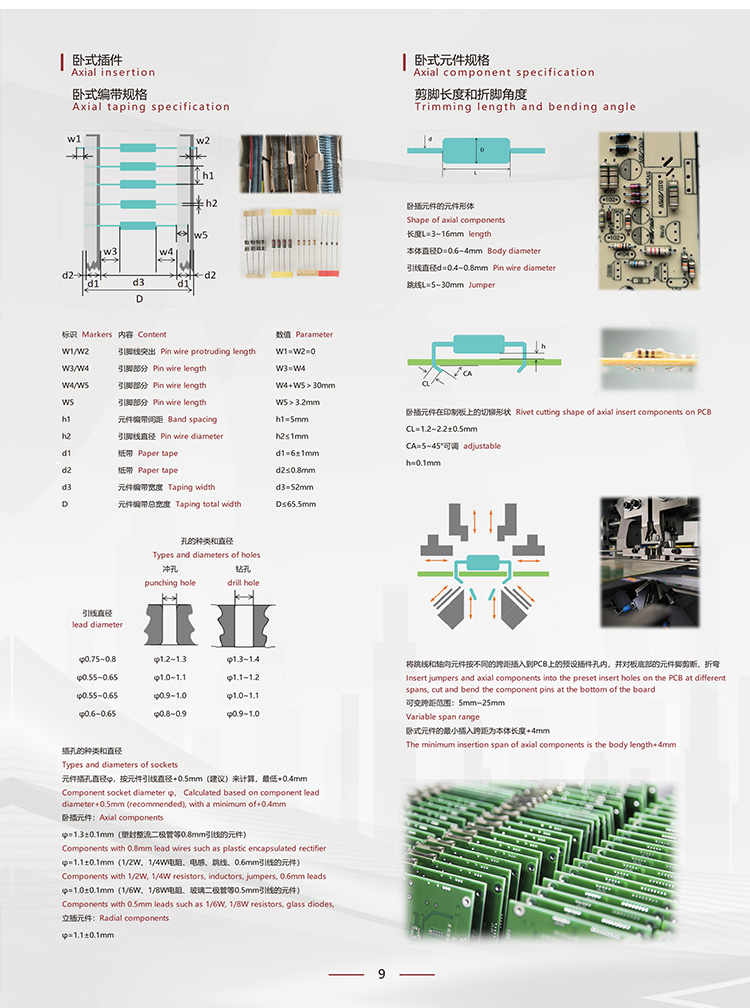

元件規格
元件本體長度：3~16mm ?Component body length?，本體直徑：0.6~4mm ?Body diameter?，引線直徑：0.4~0.8mm ?Lead diameter
引線跨距
雙孔距5~20mm Double hole spacing
元件引線剪角長度
1.2~2.2mm(可調) ?Adjustable
元件引線彎角角度
5-45°(可調) ?Adjustable
基板尺寸
50*50mm~330*280mm
基板厚度
0.79~2.36mm (標準：1.6mm） 0.79-2.36mm(Standard: 1.6mm)
線路板輸送方式
全自動：左→右（標準）或右→左（選配）?
Fully automatic: left right (standard) or right left (optional)
基板傳送高度
900±20mm
基板傳送速度
3 sec/pcs
PCB上下元件可通過高度
上12mm/下8mm ?12mm above/8mm below
驅動系統
AC伺服,AC馬達 ?AC servo, AC motors
孔位校正方式
CCD影像視覺系統,多點MARK視覺校正 ?
底座驅動方式
伺服電機 ?Servo motor
供料器方式
環球款 ?Universal
編程方式
離線/在線（快速掃描編程功能） ?
Offline/Online (Quick scan programming function)
數據輸入方式
USB接口輸入(EXCEL文檔格式) ?
USB input (EXCEL document-format)
Badmarks識別
具有不良PCB板自動識別功能 ?
Automatic recognition function for defective PCB boards
控制系統
Windows操作系統中英文界面、視窗平臺、液晶顯示 ?
MES系統
支持MES接口（可選配） ?
Supporting MES interface(optional）
使用電源/功率
220V,AC（單相）50/60HZ ，1.6KW ??Single phase
使用氣壓/用氣量
0.6MPA/0.3立方米/分鐘 ?0.6 mpa / 0.3 m3/ min
主機尺寸
L1806mm×W1456mm×H1806mm
料站尺寸
L1386mm×W972mm×H1298mm (10站式分體料站） 10 feeder station
?
L1895mm×W972mm×H1298mm (20站式分體料站） 20 feeder station
機器重量
含10站位約1600KG ?Approximately 1600kg （with 10 feeders）
Standard 0.6mm, diameter 0.4-0.8mm (optional), capacitor, transistor, diode, resistor, fuse, and other tape packaging materials and jumpers
CCD Image visual systems, multi-point MARK visual correction
Windows operating system, Chinese&English interface, platform, LCD display
