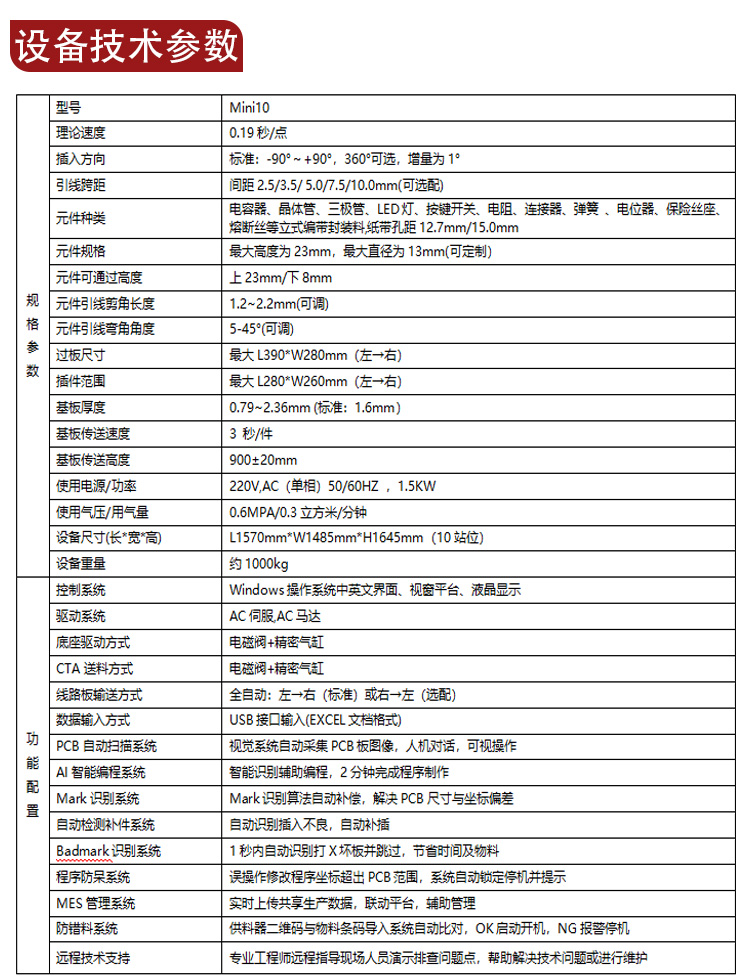

規 格 參 數 |
型號 |

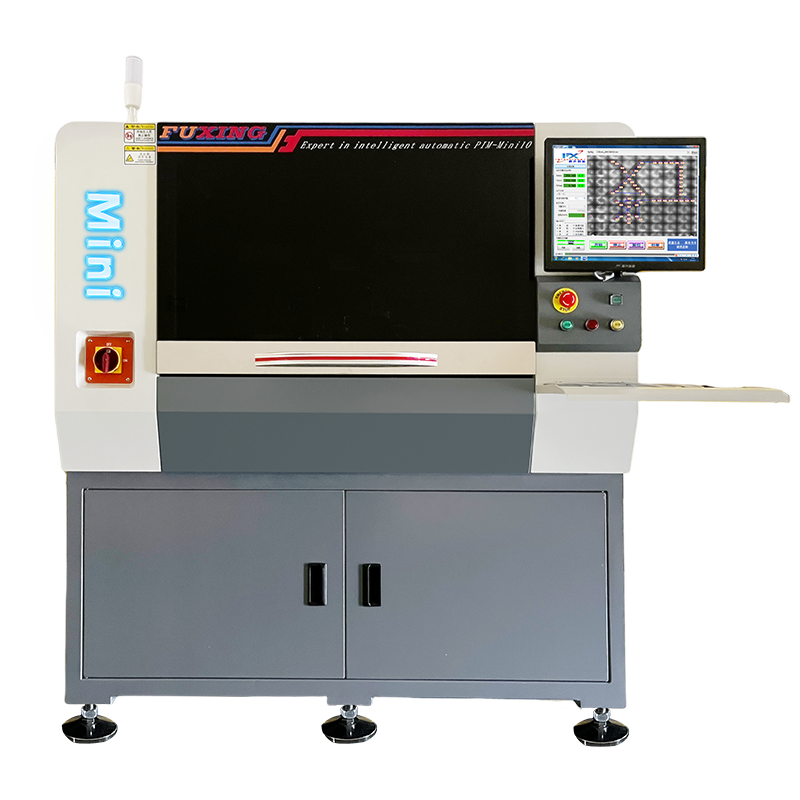

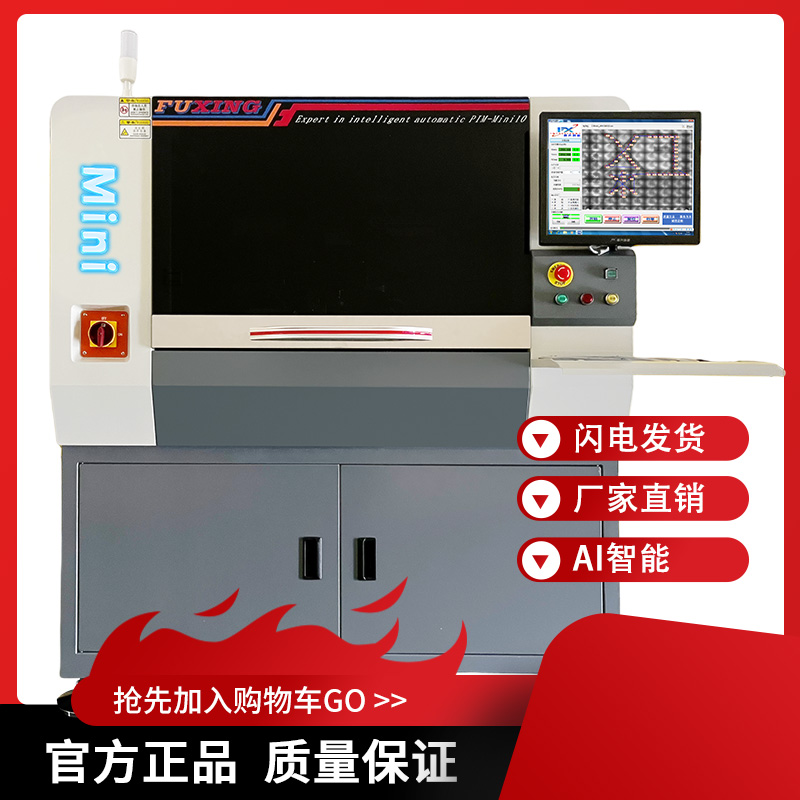

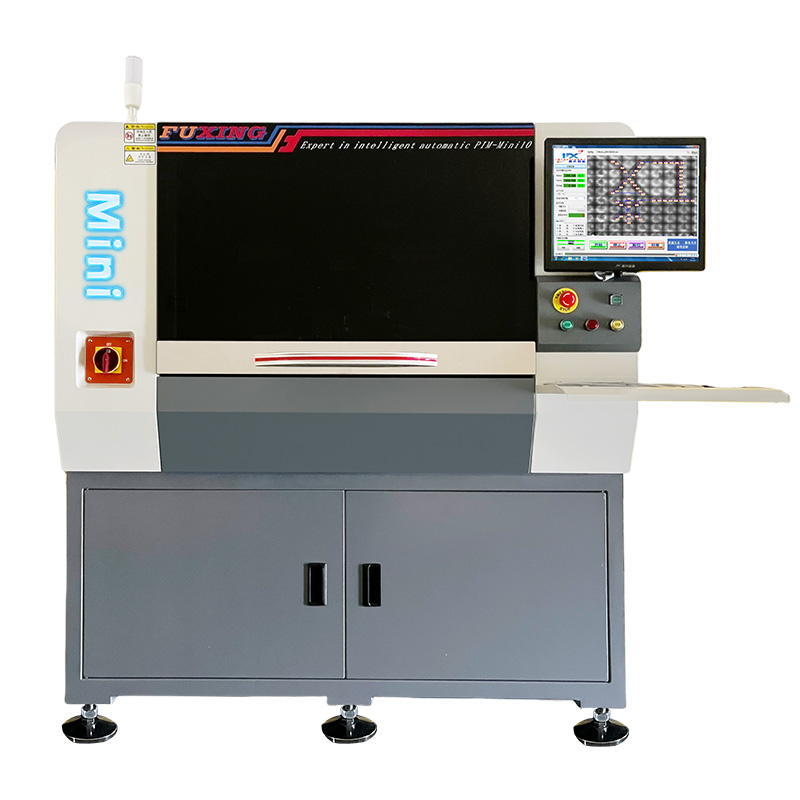

Mini10 |
|
理論速度 |
0.19秒/點 |
|
|
插入方向 |
標準：-90°～+90°，360°可選，增量為1° |
|
|

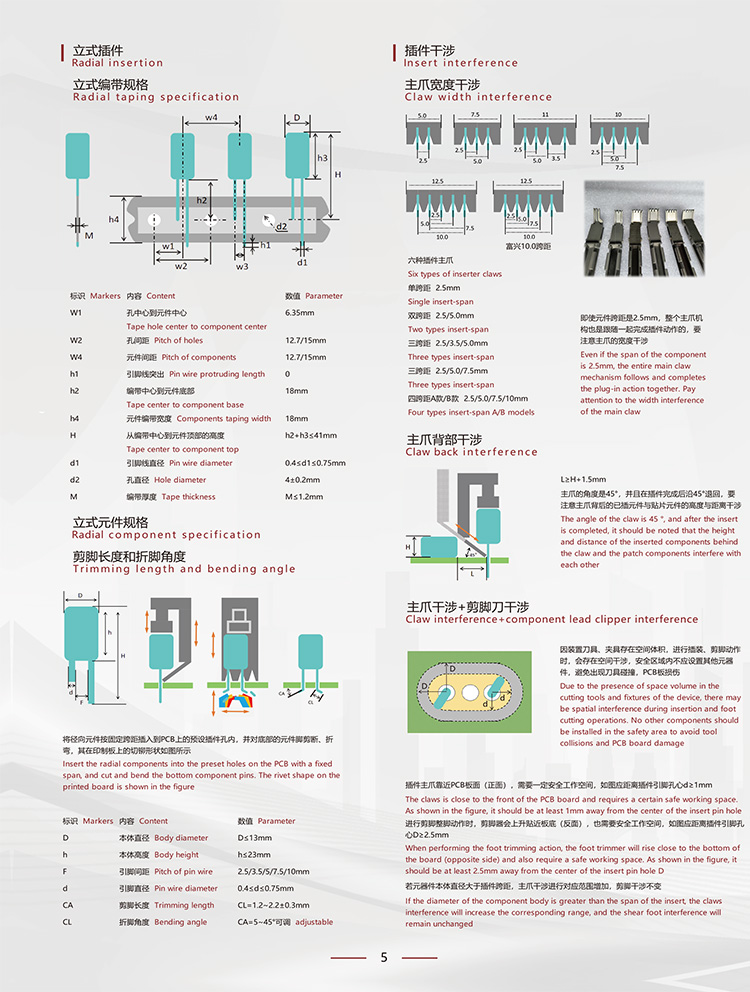

引線跨距 |
間距2.5/3.5/ 5.0/7.5/10.0mm(可選配) |
|
|
元件種類 |

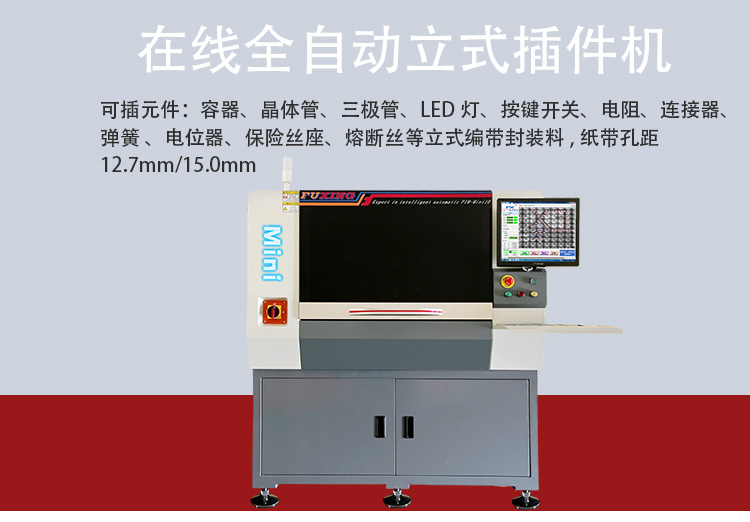

電容器、晶體管、三極管、LED燈、按鍵開關、電阻、連接器、彈簧 、電位器、保險絲座、熔斷絲等立式編帶封裝料,紙帶孔距12.7mm/15.0mm |
|
|
元件規格 |
最大高度為23mm，最大直徑為13mm(可定制） |
|
|
元件可通過高度 |
上23mm/下8mm |
|
|
元件引線剪角長度 |
1.2~2.2mm(可調) |
|
|
元件引線彎角角度 |
5-45°(可調) |
|
|
過板尺寸 |
最大L390*W280mm（左→右） |
|
|
插件范圍 |
最大L280*W260mm（左→右） |
|
|
基板厚度 |
0.79~2.36mm (標準：1.6mm） |
|
|
基板傳送速度 |
3 秒/件 |
|
|
基板傳送高度 |
900±20mm |
|
|
使用電源/功率 |
220V,AC（單相）50/60HZ ，1.5KW |
|
|
使用氣壓/用氣量 |
0.6MPA/0.3立方米/分鐘 |
|
|
設備尺寸(長*寬*高) |
L1570mm*W1485mm*H1645mm（10站位） |
|
|
設備重量 |
約1000kg |
|
|
功 能 配 置 |
控制系統 |
Windows操作系統中英文界面、視窗平臺、液晶顯示 |
|
驅動系統 |
AC伺服,AC馬達 |
|
|
底座驅動方式 |
電磁閥+精密氣缸 |
|
|
CTA送料方式 |
電磁閥+精密氣缸 |
|
|
線路板輸送方式 |
全自動：左→右（標準）或右→左（選配） |
|
|
數據輸入方式 |
USB接口輸入(EXCEL文檔格式) |
|
|
PCB自動掃描系統 |
視覺系統自動采集PCB板圖像，人機對話，可視操作 |
|
|
AI智能編程系統 |
智能識別輔助編程，2分鐘完成程序制作 |
|
|
Mark識別系統 |
Mark識別算法自動補償，解決PCB尺寸與坐標偏差 |
|
|
自動檢測補件系統 |
自動識別插入不良，自動補插 |
|
|
Badmark識別系統 |
1秒內自動識別打X壞板并跳過，節省時間及物料 |
|
|
程序防呆系統 |
誤操作修改程序坐標超出PCB范圍，系統自動鎖定停機并提示 |
|
|
MES管理系統 |
實時上傳共享生產數據，聯動平臺，輔助管理 |
|
|
防錯料系統 |
供料器二維碼與物料條碼導入系統自動比對，OK啟動開機，NG報警停機 |
|
|
遠程技術支持 |
專業工程師遠程指導現場人員演示排查問題點，幫助解決技術問題或進行維護 |
