傳感器在全自動插件機中的應用
2020-05-29 14:33:50深圳富興智能裝備有限公司
全自動插件機具有高精度插件、高效率插件、高質量插件等的特點，在電子制造業中得到越來越廣泛的應用。全自動插件機是一種裝有程序控制系統的自動化設備，能夠按照設定好的程序自動化將元器件插裝在電路板上。它結合...

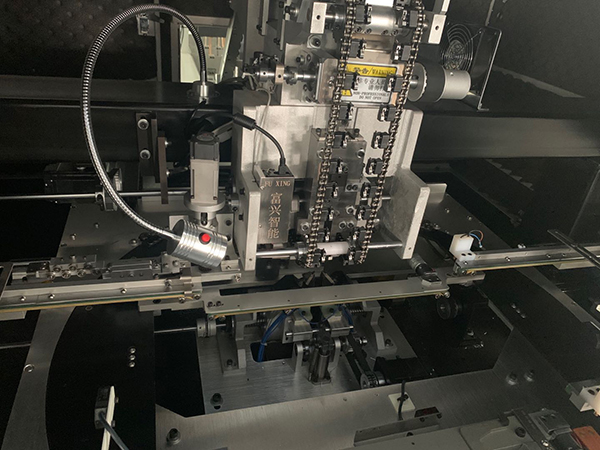

全自動插件機具有高精度插件、高效率插件、高質量插件等的特點，在電子制造業中得到越來越廣泛的應用。全自動插件機是一種裝有程序控制系統的自動化設備，能夠按照設定好的程序自動化將元器件插裝在電路板上。它結合了機械、自動化、計算機和測量技術，并在全自動插件機控制系統中使用位移、位置、速度、壓力和孔位效正監測方面的傳感器。
全自動插件機中使用的傳感器主要有線性光柵、接近開關、霍爾傳感器、電流傳感器、電壓傳感器、壓力傳感器、旋轉變壓器、感應同步器、速度傳感器等。主要用于檢測位置、線性位移和角位移、速度、壓力等。
全自動插件機對傳感器的要求
全自動插件機中的傳感器通常滿足以下條件:
(1)可靠性高，抗干擾能力強；
(2)滿足精度和速度要求；
(3)易于使用和維護，適合機床操作環境；
(4)成本低。
位移檢測
位移檢測傳感器主要包括脈沖編碼器、線性光柵、旋轉變壓器、感應同步器等。
1.線性光柵的應用
線性光柵由光透射和反射組成。它通常用于位移測量。它比光電編碼器具有更高的分辨率、更高的測量精度，適用于動態測量。
在進給驅動中，光柵尺固定在床身上，光柵尺產生的脈沖信號直接反映小車的實際位置。利用光柵檢測工作臺位置的伺服系統是一個全閉環控制系統。
2.旋變器的應用是一種感應微電機，其輸出電壓是角位移的連續函數。旋轉變壓器由定子和轉子組成。具體來說，它由一個鐵芯、兩個定子繞組和兩個轉子繞組組成。其初級和次級繞組分別放置在定子和轉子上。初級繞組和次級繞組之間的電磁耦合程度與轉子的旋轉角度有關。
旋轉變壓器可用于同步伺服系統和數字伺服系統中傳遞旋轉角度或電信號。它可以用作解算器中的函數解算器，因此也稱為解算器。
旋轉變壓器通常有兩種結構:兩極繞組和四極繞組。兩極繞組分解器的定子和轉子各有一對磁極，四極繞組各有兩對磁極，主要用于高精度檢測系統。此外，還有用于高精度絕對檢測系統的多極旋轉變壓器。
3.感應同步器感應同步器的應用是利用兩個平面繞組的互感隨不同位置而變化的原理。其功能是將角度或線性位移轉換成感應電動勢的相位或振幅，可用于測量線性或角位移。根據其結構，可分為直線型和旋轉型。線性感應同步器由固定標尺和滑動標尺組成。固定標尺安裝在自動插件機上，滑動標尺安裝在移動部件上，并與工作臺一起移動。旋轉感應同步器的定子是固定盤，轉子是旋轉盤。感應同步器具有精度高、分辨率高、抗干擾能力強、使用壽命長、維護簡單、位移測量距離遠、工藝性好、成本低等優點。旋轉感應同步器廣泛應用于機床和儀器的轉臺以及各種旋轉伺服控制系統。
位置檢測
位置傳感器可用于檢測位置并反映開關的特定狀態，這不同于位移傳感器。有兩種類型的位置傳感器:接觸型和接近型。
1.接觸式傳感器的應用
接觸式傳感器的觸點被兩個物體按壓，例如行程開關和二維矩陣位置傳感器。該行程開關結構簡單，動作可靠。當一個物體在運動過程中遇到行程開關時，它的內部觸點將動作以完成控制。例如，如果行程開關分別安裝在加工中心的X軸、Y軸和Z軸的兩端，則可以控制移動范圍。二維矩陣位置傳感器安裝在機械手掌的內側，用于檢測其自身與物體之間的接觸位置。
2.接近開關的應用
接近開關指的是當一個物體接近一個設定的距離時能發出“動作”信號的開關。它不需要與物體直接接觸。接近開關有很多種，主要有自感、差動變壓器、渦流、電容、簧片開關、霍爾等。
速度檢測
速度傳感器是一種將速度轉換成電信號的傳感器。它可以檢測線速度和角速度。常用的傳感器有測速發電機和脈沖編碼器。
測速發電機具有以下特性:
(1)輸出電壓與轉速嚴格成線性關系；
(2)輸出電壓與轉速比的斜率大。它可以分為空調和DC。
當脈沖編碼器通過一個單位角位移時，它產生一個脈沖，角速度可以用計時器檢測。
在全自動插件機，速度傳感器通常用于數控系統中伺服單元的速度檢測。
壓力檢測
壓力傳感器是將壓力轉換成電信號的傳感器。根據工作原理，它可分為壓電傳感器、壓阻傳感器和電容傳感器。
它是一個通用術語，用于檢測氣體、液體、固體等所有物質之間的力的能量。它還包括測量大氣壓以上的壓力計和測量大氣壓以下的真空計。
電容式壓力傳感器的電容由電極面積和兩個電極之間的距離決定。由于其靈敏度高、溫度穩定性好、壓力范圍大，近年來發展迅速。在全自動插件機中，它可以用來檢測工件的夾緊力。當夾緊力小于設定值時，工件將變松，系統將發出停止進給的警報。
